怒江矿用隔爆变压器全面解析
怒江矿用隔爆变压器是煤矿等爆炸性危险环境中不可或缺的电气设备，其核心功能是为井下设备提供安全可靠的电源，同时防止电气火花引发瓦斯或煤尘爆炸。以下从技术特性、结构、选型、应用及维护等方面进行系统阐述。
一、怒江矿用隔爆变压器核心特性
1. 防爆性能
- 设计标准：符合GB 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》及GB 3836.2-2021《隔爆型“d”》标准。
-
关键技术：
- 隔爆外壳：采用高强度钢板（如Q235B）焊接，厚度≥8mm，能承受1MPa内部爆炸压力而不破裂。
- 间隙防爆：外壳接合面间隙≤0.15mm，长度≥25mm，通过迷宫式结构阻止爆炸传播。
- 压力释放阀：超压时自动开启泄压，避免外壳永久变形。
2. 电气性能
-
电压等级：
- 输入：6kV/10kV（高压侧，适配矿井供电系统）。
- 输出：380V/660V/1140V（低压侧，驱动井下设备）。
- 容量范围：50kVA~2000kVA（常见型号：100kVA、200kVA、400kVA）。
- 效率：≥96%（空载损耗≤1.2%额定容量，负载损耗≤4.5%额定容量）。
- 绝缘等级：H级（耐温180℃），采用Nomex绝缘纸或硅橡胶浸渍工艺。
3. 环境适应性
- 防护等级：IP54（防尘、防溅水），部分型号达IP65。
- 温度范围：-20℃~+40℃（特殊型号可扩展至-40℃~+60℃）。
- 湿度耐受：相对湿度≤95%（无凝露）。
- 抗冲击：通过GB/T 2423.5标准跌落试验（1m高度自由跌落无损坏）。
二、结构与工作原理

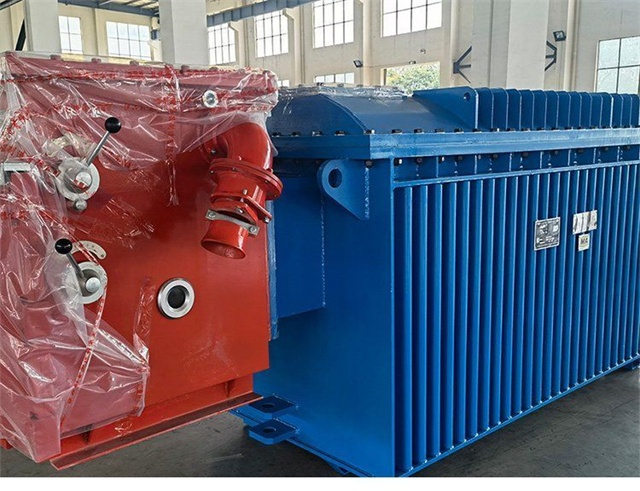

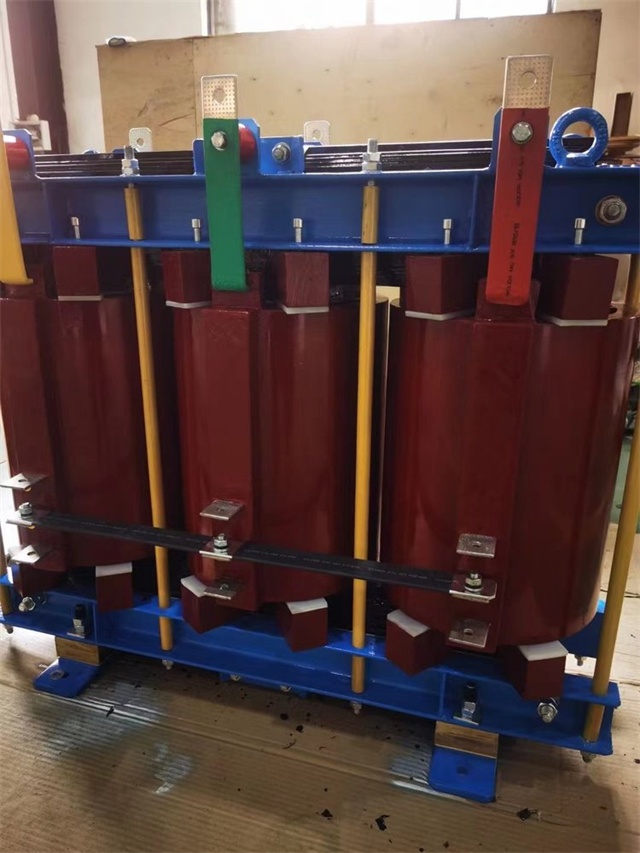

1. 典型结构
| 部件 | 功能 |
|---|---|
| 隔爆外壳 | 承受内部爆炸压力，阻止火焰外泄 |
| 铁芯 | 采用冷轧硅钢片（如30ZH120），叠片系数≥0.97，降低涡流损耗 |
| 高压绕组 | 纸包线或换位导线绕制，层间绝缘≥1.5mm |
| 低压绕组 | 铜箔或扁铜线绕制，端部绝缘加强（如采用DMD预浸布） |
| 温度传感器 | PT100铂电阻，监测绕组热点温度（报警阈值140℃，跳闸阈值160℃） |
| 接线盒 | 隔爆型设计，电缆引入装置符合GB 3836.4标准 |
2. 工作原理
- 电磁感应：高压侧输入交流电，在铁芯中产生交变磁通，通过电磁感应在低压侧输出电压。
- 电压调节：通过有载调压开关（±5%分接）或无励磁调压（±2×2.5%分接）适应电网波动。
- 短路保护：低压侧配置熔断器或断路器，动作时间≤0.1s（Isc=20In时）。
三、选型与应用场景
1. 选型关键参数
| 参数 | 选择依据 |
|---|---|
| 额定容量 | 根据负载功率计算（考虑1.2~1.5倍裕量），例如驱动200kW电机需选≥250kVA变压器 |
| 电压等级 | 匹配矿井供电系统（如6kV进线选6/0.69kV变压器） |
| 防护等级 | 潮湿环境选IP65，干燥环境可选IP54 |
| 冷却方式 | 自然冷却（AN）适用于小容量，油浸风冷（ONAF）适用于大容量 |
2. 典型应用场景
- 综采工作面：为采煤机、刮板输送机供电（需1140V输出）。
- 掘进工作面：为掘进机、局部通风机供电（需660V输出）。
- 井下中央变电所：作为配电枢纽，连接高压进线与低压馈电开关。
四、安装与维护要点
1. 安装规范
- 基础要求：混凝土基础水平度≤0.5%，固定螺栓扭矩符合设计值（如M24螺栓扭矩≥800N·m）。
-
电缆连接：
- 高压电缆采用压接端子（接触电阻≤10μΩ）。
- 低压电缆使用隔爆型格兰头，密封圈内径与电缆外径差≤1mm。
- 接地要求：外壳接地电阻≤4Ω，接地线截面积≥25mm²（铜线）。
2. 维护周期与内容
| 周期 | 维护内容 |
|---|---|
| 每日 | 检查外壳温度（≤80℃）、运行声音、油位（油浸式） |
| 每月 | 测试绝缘电阻（高压侧≥500MΩ，低压侧≥100MΩ）、紧固接线端子 |
| 每年 | 预防性试验（直流电阻不平衡率≤2%、变比误差≤0.5%）、清洗散热片 |
| 3年 | 吊芯检查（铁芯绝缘、绕组变形）、更换老化密封件 |
3. 常见故障与处理
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 变压器过热 | 负载过大、散热不良、铁芯多点接地 | 降低负载、清理散热片、检修铁芯 |
| 隔爆面锈蚀 | 防锈涂层脱落、环境潮湿 | 除锈后涂覆204-1防锈油 |
| 绝缘电阻下降 | 绕组受潮、绝缘老化 | 真空干燥处理、更换绝缘材料 |
| 输出电压异常 | 分接开关接触不良、电网电压波动 | 调整分接开关、安装稳压装置 |
五、行业趋势与技术创新
-
智能化升级：
- 集成温度、瓦斯浓度、振动传感器，实现远程监控（如通过Modbus-RTU协议上传数据）。
- 预测性维护：基于大数据分析绕组温度变化趋势，提前预警故障。
-
节能技术：
- 非晶合金铁芯（损耗降低70%）、植物绝缘油（可降解，环保性提升）。
-
轻量化设计：
- 采用高导磁纳米晶材料（Bs≥1.8T），体积缩小30%，重量减轻25%。
六、总结
- 核心价值：怒江矿用隔爆变压器通过隔爆外壳、高性能绝缘和严格的环境适应性设计，确保煤矿供电安全。
- 选型原则：根据负载容量、电压等级、环境条件综合选择，优先选用节能型产品。
- 维护重点：定期检查绝缘、密封性和接地，避免因维护不当引发事故。
通过以上技术解析，可帮助煤矿企业科学选型、规范使用怒江矿用隔爆变压器，提升井下供电系统的可靠性与安全性。
